少量パック販売
スーパースプリングSシリーズは、全ての産業機械、金型、治工具、車輌等に適した円筒形圧縮コイルばねです。
オイルテンパー線 SWOSC-VもしくはSWOSC-B相当
ばねの形状及び寸法許容差：
適用範囲
この規格は、一般に使用する冷間で形成される円筒形圧縮コイルばねで、円形断面の材料を使用し、材料の直径1.0〜9.0mmの範囲のばねを規定したものである。
ばねの仕様
材質：ピアノ線 SWP-A、SWP-Bオイルテンパー線 SWOSC-VもしくはSWOSC-B相当

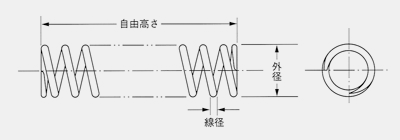

ばねの形状及び寸法許容差：
標準寸法表に示すばねの形状及び寸法許容差は次による。
| 巻方向 | 右巻 |
|---|---|
| 端部形状 | クローズドエンド 研削あり |
| 外径 | JIS B2704-2冷間成形圧縮コイルばねのコイル直径の許容差の2級による |
| 自由高さ | 参考値とし、許容差をつけない |
| 許容荷重(N) | ±10% (ただしタワミ4mm以上に限る) |
| ※印 | 密着高さ時の最大荷重であり、参考値とし、許容差をつけない 密着高さまで使用可能ですが密着高さまで圧縮すると線間接触をおこし折損の恐れにもつながる為、全たわみ量の80%以下の御使用をお勧め致します |
| ばね定数 | 参考値とし、許容差をつけない |
| 密着高さ | 参考値とし、許容差をつけない |
| 低温焼鈍 | 性能向上のため、ばね成形後、低温焼鈍を施す |
| 使用温度限界 | -30℃〜+80℃ |
| ばねの寿命 | ばねは使用状態における下限応力と上限応力の関係から必要な繰り返し数(寿命)を考慮して、この許容荷重以下の適当な荷重を選定する |
| 2D 3D データダウンロード | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 申し訳ございませんがSシリーズの2D 3Dデータはダウンロード出来ません | |||||||||||||
| 旧製品コードから現製品コードを調べたい方は 旧製品コード対比表 へ | |||||||||||||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4001 | 5.3 | 1 | 20 | 68.6 | 10.75 | 10.8 | 13.818 | SWOSC | あり | 10 | ※ | お問い合わせください | |
| 4002 | 5.7 | 1 | 18 | 53.9※ | 12.5 | 12.5 | 9.8 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4003 | 6 | 1.1 | 32 | 70.56 | 18.75 | 20.7 | 7.644 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4004 | 6.2 | 1.2 | 21 | 83.3※ | 13 | 15.6 | 15.484 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4005 | 6.2 | 1.2 | 22 | 88.2 | 12.5 | 15 | 16.758 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4006 | 6.2 | 1.2 | 22.5 | 88.2 | 12.8 | 15.3 | 16.366 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4007 | 6.3 | 1 | 23.5 | 47.04 | 12 | 12 | 7.007 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4008 | 6.5 | 1 | 26.5 | 46.06※ | 16 | 16 | 4.42 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4009 | 6.9 | 1.2 | 35.5 | 68.6※ | 20.5 | 24.6 | 6.272 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4010 | 7.4 | 1.2 | 27.5 | 75.46 | 11 | 13.2 | 10.192 | SWP | あり | 10 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4012 | 7.5 | 1.4 | 23 | 113.68 | 11 | 15.4 | 19.306 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4013 | 7.7 | 1.2 | 15.5 | 72.52 | 7 | 8.4 | 15.582 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4015 | 8.2 | 1 | 30 | 41.16 | 11 | 11 | 3.038 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4016 | 8.2 | 1.6 | 28 | 149.94 | 11.5 | 18.4 | 23.422 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4017 | 8.5 | 1.2 | 47 | 64.68※ | 20.8 | 24.9 | 2.94 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4018 | 8.7 | 1.2 | 32 | 62.72※ | 14 | 16.8 | 4.116 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4019 | 8.8 | 1.4 | 40 | 98 | 15 | 21 | 7.507 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4020 | 9 | 1 | 41.5 | 37.24 | 12.75 | 12.8 | 1.862 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4021 | 9.1 | 1.6 | 61.5 | 137.2※ | 25.75 | 41.2 | 6.733 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4022 | 9.1 | 1.8 | 58.5 | 216.58 | 21.5 | 38.7 | 13.524 | SWOSC | あり | 5 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4023 | 9.2 | 1.2 | 12.5 | 61.74 | 5 | 6 | 14.112 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4024 | 9.2 | 1.4 | 34.5 | 95.06※ | 14.5 | 20.3 | 6.664 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4025 | 9.2 | 1.6 | 32.5 | 136.22 | 13.5 | 21.6 | 13.328 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4026 | 9.3 | 1.8 | 30 | 190.12 | 11.5 | 20.7 | 26.95 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4027 | 9.3 | 1.8 | 58 | 184.24 | 22.5 | 40.5 | 11.956 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4028 | 9.4 | 1.4 | 28 | 93.1 | 10.5 | 14.7 | 9.085 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4029 | 9.6 | 1 | 36 | 22.54※ | 16.3 | 16.3 | 1.137 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4030 | 9.8 | 1.6 | 62 | 128.38 | 23 | 36.8 | 5.821 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4031 | 10 | 1.8 | 60 | 173.46 | 21 | 37.8 | 10.29 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4032 | 10.1 | 1.8 | 44 | 169.54 | 14 | 25.2 | 15.19 | SWP | あり | 5 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4033 | 10.2 | 1.8 | 40.5 | 169.54 | 14 | 25.2 | 15.19 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4034 | 10.5 | 2 | 39.5 | 218.54 | 13 | 26 | 24.304 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4036 | 10.8 | 2 | 36 | 212.66 | 12.5 | 25 | 23.03 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4037 | 11 | 2.1 | 65 | 279.3 | 17.8 | 37.3 | 16.758 | SWOSC | あり | 5 | ※ | お問い合わせください | |
| 4038 | 11.1 | 1.8 | 51.5 | 157.78 | 17 | 30.6 | 8.428 | SWOSC | あり | 5 | ※ | お問い合わせください | |
| 4039 | 11.8 | 1.8 | 40 | 115.64※ | 14.5 | 26.1 | 8.33 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4041 | 12.2 | 1.8 | 49.5 | 147 | 15 | 27 | 7.389 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4042 | 12.6 | 2.3 | 53 | 271.46 | 16 | 36.8 | 18.424 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4043 | 13.5 | 2 | 47 | 173.46 | 13 | 26 | 9.8 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4044 | 13.6 | 1.8 | 25 | 131.32 | 7 | 12.6 | 13.132 | SWP | あり | 10 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4045 | 13.7 | 3.2 | 108.5 | 604.66 | 26.5 | 84.8 | 37.142 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4046 | 14 | 1 | 13.5 | 7.84※ | 6.25 | 6.25 | 1.078 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4047 | 14 | 1 | 46.5 | 5.88※ | 21 | 21 | 0.245 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4048 | 14.1 | 1.6 | 45 | 96.04※ | 11.5 | 18.4 | 3.626 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4049 | 14.2 | 2.3 | 101 | 222.46※ | 28.5 | 65.6 | 6.272 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4050 | 14.3 | 2.1 | 62.5 | 186.2 | 15.2 | 32 | 8.134 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4051 | 14.3 | 2.2 | 45 | 198.94※ | 13 | 28.6 | 12.152 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4052 | 14.3 | 2.3 | 83 | 243.04 | 21.5 | 49.5 | 8.34 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4054 | 14.4 | 2 | 45 | 110.74※ | 14.5 | 29 | 6.909 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4055 | 15 | 1.6 | 114.5 | 66.64※ | 29.5 | 47.2 | 0.99 | SWOSC | あり | 3 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4056 | 15.2 | 2.9 | 54 | 437.08 | 13.5 | 39.2 | 34.006 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4057 | 15.2 | 3 | 46.5 | 573.3 | 10.5 | 31.5 | 50.078 | SWOSC | あり | 3 | ※ | お問い合わせください | |
| 4058 | 15.2 | 1.2 | 72.5 | 27.44※ | 16.8 | 20.1 | 0.519 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4059 | 15.5 | 2.3 | 56 | 224.42 | 12.8 | 29.4 | 10.486 | SWOSC | あり | 5 | ※ | お問い合わせください | |
| 4060 | 15.6 | 2.6 | 42 | 311.64※ | 11 | 28.6 | 23.226 | SWOSC | あり | 5 | ※ | お問い合わせください | |
| 4061 | 15.9 | 3 | 61 | 555.66 | 13 | 39 | 32.34 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4062 | 16.5 | 2.2 | 29.5 | 182.28※ | 7.5 | 16.5 | 14.014 | SWOSC | あり | 10 | ※ | お問い合わせください | |
| 4064 | 17.8 | 2.5 | 88.5 | 216.58※ | 20.3 | 50.7 | 5.723 | SWOSC | あり | 3 | ※ | お問い合わせください | |
| 4065 | 17.9 | 2.9 | 21.5 | 379.26 | 5 | 14.5 | 70.168 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4066 | 19 | 1.8 | 52 | 77.42※ | 10.8 | 19.4 | 2381 | SWP | あり | 5 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4068 | 19.8 | 1.8 | 33 | 88.2※ | 6.5 | 11.7 | 4.116 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4069 | 20 | 4 | 64 | 1032.9※ | 11.75 | 47 | 60.76 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4070 | 20.6 | 1.8 | 45.5 | 94.08※ | 7.5 | 13.5 | 2.94 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4071 | 20.6 | 1.8 | 91.5 | 93.1※ | 13.3 | 23.9 | 1.372 | SWOSC | あり | 5 | ※ | お問い合わせください | |
| 4072 | 21.1 | 2.7 | 87.5 | 224.42※ | 17 | 45.9 | 5.39 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4073 | 21.2 | 2.5 | 47 | 186.2※ | 9.5 | 23.8 | 8.036 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4074 | 22 | 5 | 24.5 | 1322 | 4.3 | 21.3 | 568.4 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4075 | 23.3 | 2.9 | 56.5 | 242.06※ | 10.5 | 30.5 | 9.31 | SWOSC | あり | 3 | ※ | お問い合わせください | |
| 4076 | 23.6 | 4.5 | 67 | 990.78※ | 11.3 | 50.7 | 60.76 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4077 | 24 | 5 | 52.5 | 1342.6※ | 8.5 | 42.5 | 134.26 | SWOSC | あり | 1 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4078 | 24 | 5 | 75 | 1602.3※ | 11.5 | 57.5 | 91.532 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4079 | 24.6 | 2 | 101.5 | 99.96 | 9 | 18 | 2.038 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4080 | 24.6 | 2.6 | 34.5 | 197.96※ | 6 | 15.6 | 10.486 | SWOSC | あり | 3 | ※ | お問い合わせください | |
| 4081 | 24.7 | 4 | 39 | 637.98※ | 7 | 28 | 58.016 | SWP | あり | 2 | ※ | お問い合わせください | |
| 4082 | 25 | 3 | 29.5 | 276.36※ | 5.5 | 16.5 | 21.266 | SWOSC | あり | 3 | ※ | お問い合わせください | |
| 4083 | 25 | 4 | 19.5 | 487.06※ | 4 | 16 | 139.16 | SWP | あり | 2 | ※ | お問い合わせください | |
| 4084 | 25 | 4.5 | 77.5 | 918.26※ | 12.5 | 56.3 | 43.316 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4085 | 25.9 | 2.9 | 26 | 270.48 | 4 | 11.6 | 23.324 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4086 | 25.9 | 2.9 | 52.5 | 196※ | 9.3 | 26.9 | 7.654 | SWOSC | あり | 3 | ※ | お問い合わせください | |
| 4087 | 25.9 | 2.9 | 62 | 253.82※ | 9.5 | 27.6 | 7.389 | SWOSC | あり | 3 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4088 | 26 | 5.5 | 27.5 | 1153.4※ | 4.5 | 24.8 | 427.28 | SWP | あり | 2 | ※ | お問い合わせください | |
| 4091 | 27 | 2.1 | 79 | 108.78※ | 9 | 18.9 | 1.813 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4092 | 27.2 | 3.2 | 75 | 300.86※ | 11.75 | 37.6 | 8.036 | SWP | あり | 2 | ※ | お問い合わせください | |
| 4095 | 28 | 3.5 | 41.5 | 364.56※ | 6.8 | 23.7 | 20.482 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4097 | 29 | 2 | 77 | 70.56※ | 9 | 18 | 1.196 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4098 | 29 | 4.5 | 90.5 | 1023.1※ | 12 | 54 | 28.028 | SWOSC | あり | 1 | ※ | お問い合わせください | |
| 4100 | 29.4 | 2.2 | 55.5 | 102.9 | 5.5 | 12.1 | 3.352 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4101 | 30 | 2.6 | 35 | 175.42 | 4.3 | 11.1 | 13.132 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4102 | 31 | 4 | 46 | 469.42※ | 7 | 28 | 26.068 | SWP | あり | 2 | ※ | お問い合わせください | |
| 4103 | 31.3 | 2.3 | 45.5 | 64.68※ | 7 | 16 | 2.185 | SWOSC | あり | 3 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4104 | 31.3 | 2.9 | 36 | 226.38 | 4.5 | 13.1 | 12.446 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4105 | 31.6 | 2.6 | 37.5 | 98※ | 6 | 15.6 | 4.469 | SWOSC | あり | 3 | ※ | お問い合わせください | |
| 4106 | 31.8 | 2.3 | 87.5 | 95.06※ | 9.3 | 21.3 | 1.431 | SWOSC | あり | 3 | ※ | お問い合わせください | |
| 4108 | 32.9 | 2.9 | 42 | 196※ | 5.5 | 16 | 7.517 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4109 | 33.2 | 3.2 | 45.5 | 181.3※ | 7 | 22.4 | 7.84 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4110 | 33.3 | 2.9 | 19.5 | 125.44※ | 3.5 | 10.2 | 13.524 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4113 | 35.3 | 2.5 | 58 | 120.54※ | 6 | 15 | 2.793 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4114 | 36 | 4 | 75 | 482.16 | 8.25 | 33 | 12.544 | SWP | あり | 2 | ※ | お問い合わせください | |
| 4115 | 36.6 | 3 | 55.5 | 122.5※ | 7.5 | 22.5 | 3.724 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4116 | 36.7 | 6 | 107 | 1806.14 | 11 | 66 | 47.53 | SWP | あり | 1 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4117 | 37 | 3 | 98 | 180.32※ | 9.5 | 28.5 | 2.587 | SWP | あり | 2 | ※ | お問い合わせください | |
| 4119 | 37.5 | 4.5 | 58 | 694.82※ | 6.5 | 29.3 | 24.206 | SWOSC | あり | 1 | ※ | お問い合わせください | |
| 4120 | 38.5 | 5 | 62 | 705.6※ | 7.5 | 37.5 | 28.812 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4121 | 38.5 | 5 | 66.5 | 835.94※ | 7.5 | 37.5 | 28.812 | SWOSC | あり | 1 | ※ | お問い合わせください | |
| 4123 | 39 | 4.5 | 83 | 592.9 | 8.75 | 39.4 | 15.386 | SWOSC | あり | 1 | ※ | お問い合わせください | |
| 4124 | 39 | 7 | 57 | 2690.1※ | 6 | 42 | 179.34 | SWOSC | あり | 1 | ※ | お問い合わせください | |
| 4125 | 39 | 7 | 81 | 2523.5※ | 8.25 | 57.8 | 109.76 | SWOSC | あり | 1 | ※ | お問い合わせください | |
| 4126 | 41 | 6 | 35 | 1127※ | 4.25 | 25.5 | 118.58 | SWP | あり | 1 | ※ | お問い合わせください | |
| 4127 | 42.2 | 3.2 | 44.5 | 220.5 | 4 | 12.8 | 7.448 | SWP | あり | 2 | ※ | お問い合わせください | |
| 4128 | 42.9 | 5.5 | 142 | 1207.3 | 11.5 | 63.3 | 17.346 | SWOSC | あり | 1 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4129 | 43 | 5.5 | 73 | 938.84※ | 7.75 | 42.7 | 30.968 | SWP | あり | 1 | ※ | お問い合わせください | |
| 4130 | 43.7 | 5.5 | 125 | 1228.9 | 10 | 55 | 19.306 | SWOSC | あり | 1 | ※ | お問い合わせください | |
| 4131 | 46.5 | 6.5 | 133 | 1676.7※ | 11.5 | 74.8 | 28.812 | SWOSC | あり | 1 | ※ | お問い合わせください | |
| 4132 | 59 | 9 | 145 | 3358.4※ | 10 | 90 | 61.054 | SWOSC | あり | ※ | ※ | お問い合わせください | |
| 4133 | 59.4 | 7 | 145 | 1646.4※ | 9.5 | 66.5 | 20.972 | SWOSC | あり | ※ | ※ | お問い合わせください | |
| 4134 | 59.4 | 7 | 170 | 1748.3※ | 10.75 | 75.3 | 17.836 | SWOSC | あり | ※ | ※ | お問い合わせください | |
| 4201 | 4.6 | 1 | 23.5 | 68.6 | 18 | 18 | 13.72 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4202 | 4.8 | 1.2 | 31 | 99.96※ | 22 | 26.4 | 21.756 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4203 | 6.2 | 1 | 25.5 | 51.94※ | 16 | 16 | 5.429 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4204 | 7 | 1.6 | 44 | 172.48 | 21 | 33.6 | 23.226 | SWP | あり | 10 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4206 | 7.4 | 1.2 | 23 | 59.78※ | 13 | 15.6 | 8.134 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4207 | 7.4 | 1.2 | 41.5 | 75.46 | 20 | 24 | 4.978 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4208 | 7.5 | 1.2 | 20.5 | 74.48 | 8 | 9.6 | 13.524 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4209 | 7.6 | 1.2 | 22.5 | 65.66※ | 12 | 14.4 | 8.144 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4210 | 7.8 | 1.8 | 35 | 210.7 | 15 | 27 | 38.612 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4211 | 7.8 | 1.8 | 35.5 | 212.66 | 15 | 27 | 34.888 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4212 | 7.9 | 1.4 | 36 | 108.78 | 15 | 21 | 10.584 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4213 | 8.2 | 1.4 | 21 | 105.84 | 8.75 | 12.3 | 17.934 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4214 | 9.3 | 1.2 | 30 | 61.74 | 12 | 14.4 | 4.018 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4215 | 9.8 | 1.8 | 60 | 176.4 | 22 | 39.6 | 10.682 | SWP | あり | 5 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4216 | 10.2 | 2 | 22.5 | 224.42 | 8 | 16 | 50.372 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4217 | 10.3 | 1.1 | 16 | 43.12 | 5.5 | 6.1 | 5.527 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4218 | 11.2 | 1.2 | 40 | 51.94 | 12 | 14.4 | 2.136 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4219 | 11.7 | 1.1 | 22 | 38.22 | 5 | 5.5 | 4.214 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4221 | 12.1 | 1.8 | 26 | 157.78 | 9 | 16.2 | 19.11 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4222 | 12.3 | 1.2 | 57 | 36.26※ | 17.5 | 21 | 1.009 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4223 | 15.8 | 1.6 | 60 | 99.96※ | 12 | 19.2 | 2.45 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4224 | 12.8 | 1.6 | 49 | 100.94 | 12 | 19.2 | 4.802 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4225 | 13.1 | 1.8 | 45.5 | 106.82※ | 15 | 27 | 5.782 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4226 | 13.3 | 1.8 | 39 | 117.6※ | 12 | 21.6 | 6.762 | SWOSC | あり | 5 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4227 | 13.5 | 2.4 | 46.5 | 289.1 | 12.5 | 30 | 23.618 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4228 | 14 | 2 | 48 | 181.3※ | 13 | 26 | 8.252 | SWOSC | あり | 5 | ※ | お問い合わせください | |
| 4229 | 14.6 | 2.3 | 44 | 238.14 | 12 | 27.6 | 14.798 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4230 | 15.3 | 2 | 39 | 159.74 | 9.25 | 18.5 | 9.33 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4231 | 15.4 | 1.4 | 100 | 51.94※ | 22 | 30.8 | 0.755 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4233 | 16.2 | 1.6 | 37.5 | 81.34 | 8 | 12.8 | 3.724 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4234 | 16.8 | 1.8 | 60 | 77.42※ | 15.5 | 27.9 | 2.401 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4235 | 17.2 | 3.8 | 36.5 | 992.74 | 6.5 | 24.7 | 196.98 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4236 | 17.4 | 1.4 | 22 | 23.52※ | 7 | 9.8 | 1.931 | SWP | あり | 10 | ※ | お問い合わせください | |
| 4237 | 18.3 | 2.3 | 60 | 183.26※ | 13 | 29.9 | 6.086 | SWOSC | あり | 3 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4238 | 18.6 | 1.6 | 35 | 67.62※ | 7 | 11.2 | 2.842 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4239 | 19 | 1.6 | 99 | 69.58 | 12.5 | 20 | 1.215 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4240 | 19.1 | 3.4 | 41 | 549.78 | 7.75 | 26.4 | 60.76 | SWP | あり | 2 | ※ | お問い合わせください | |
| 4241 | 19.5 | 3.5 | 94.5 | 584.08※ | 19.25 | 67.4 | 21.56 | SWP | あり | 2 | ※ | お問い合わせください | |
| 4242 | 20 | 2 | 67 | 104.86※ | 13 | 26 | 2.568 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4243 | 20.3 | 2.3 | 55.5 | 176.4 | 8 | 18.4 | 8.261 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4244 | 20.4 | 2.4 | 64 | 141.12※ | 14 | 33.6 | 4.645 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4245 | 22 | 1.8 | 37.5 | 45.08※ | 8 | 14.4 | 1.96 | SWOSC | あり | 3 | ※ | お問い合わせください | |
| 4246 | 22.2 | 2 | 57.5 | 97.02※ | 9.75 | 19.5 | 2.548 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4247 | 22.6 | 1.6 | 30 | 27.44※ | 7 | 11.2 | 1.46 | SWP | あり | 10 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4248 | 22.6 | 2.6 | 21 | 263.62 | 4 | 10.4 | 29.4 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4249 | 23.7 | 2.9 | 11.5 | 167.58※ | 3 | 8.7 | 59.682 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4250 | 24.3 | 2.3 | 28.5 | 97.02※ | 6 | 13.8 | 6.595 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4251 | 24.4 | 1.4 | 55 | 28.42※ | 7 | 9.8 | 0.617 | SWOSC | あり | 10 | ※ | お問い合わせください | |
| 4252 | 22.5 | 2 | 37.5 | 63.7※ | 8 | 16 | 2.94 | SWOSC | あり | 5 | ※ | お問い合わせください | |
| 4253 | 24.6 | 1.6 | 47.5 | 18.62※ | 11 | 17.6 | 0.617 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4254 | 25 | 2.8 | 49.5 | 223.44※ | 9.5 | 26.6 | 9.751 | SWOSC | あり | 3 | ※ | お問い合わせください | |
| 4255 | 25 | 5.5 | 33.5 | 580.16 | 5.75 | 31.7 | 322.42 | SWOSC | あり | 1 | ※ | お問い合わせください | |
| 4256 | 25.2 | 3.2 | 121 | 280.28※ | 21 | 67.2 | 5.204 | SWP | あり | 2 | ※ | お問い合わせください | |
| 4257 | 26.9 | 2.9 | 122 | 249.9※ | 17 | 49.3 | 3.43 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4258 | 27 | 1.8 | 17 | 38.22※ | 3.5 | 6.3 | 3.597 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4259 | 27.4 | 3.2 | 15.5 | 337.12 | 3 | 9.6 | 74.284 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4260 | 27.8 | 4 | 53.5 | 612.5 | 7.75 | 31 | 31.948 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4261 | 28.6 | 2.9 | 41 | 158.76※ | 7.25 | 21.1 | 7.997 | SWP | あり | 2 | ※ | お問い合わせください | |
| 4262 | 28.9 | 3.2 | 63 | 271.46※ | 9.25 | 29.6 | 8.134 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4263 | 29 | 4 | 142.5 | 648.76※ | 18.5 | 74 | 9.477 | SWOSC | あり | 1 | ※ | お問い合わせください | |
| 4264 | 29 | 4.5 | 88.5 | 943.74※ | 12 | 54 | 27.342 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4265 | 23.8 | 2.9 | 53 | 255.78※ | 10.5 | 30.5 | 11.368 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4266 | 30 | 2.3 | 31 | 121.52 | 4 | 9.2 | 6.154 | SWP | あり | 5 | ※ | お問い合わせください | |
| 4267 | 30.5 | 2.5 | 167 | 153.86 | 15.75 | 39.4 | 1.274 | SWP | あり | 2 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4268 | 31.3 | 3.4 | 37.5 | 350.84 | 5.25 | 17.9 | 19.012 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4269 | 32.5 | 4.5 | 51 | 389.06※ | 9 | 40.5 | 37.044 | SWP | あり | 2 | ※ | お問い合わせください | |
| 4270 | 33.5 | 4.5 | 58 | 575.26※ | 8.5 | 38.3 | 29.204 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4272 | 35.5 | 7.5 | 50.5 | 3471.1 | 5 | 37.5 | 446.88 | SWOSC | あり | 1 | ※ | お問い合わせください | |
| 4273 | 36.6 | 2.3 | 54 | 59.78※ | 6.75 | 15.6 | 1.568 | SWOSC | あり | 3 | ※ | お問い合わせください | |
| 4274 | 36.6 | 4.3 | 54 | 523.32※ | 7.25 | 31.2 | 22.932 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4275 | 37.2 | 3.2 | 93 | 249.9 | 8.5 | 27.2 | 4.116 | SWP | あり | 2 | ※ | お問い合わせください | |
| 4276 | 37.3 | 2.3 | 20 | 25.48※ | 4.5 | 10.4 | 2.626 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4277 | 37.5 | 5.5 | 78 | 962.36※ | 9.5 | 52.3 | 37.436 | SWP | あり | 1 | ※ | お問い合わせください | |
| 4278 | 37.7 | 2.9 | 25 | 78.4※ | 4.5 | 13.1 | 6.615 | SWP | あり | 3 | ※ | お問い合わせください | |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 総巻数 | 密着高さ (mm) | ばね定数 (N/mm) | 材質 | 研削 | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 4279 | 39.3 | 2.7 | 107 | 147※ | 8 | 21.6 | 1.725 | SWOSC | あり | 2 | ※ | お問い合わせください | |
| 4280 | 44.7 | 2.6 | 22 | 56.84※ | 3.5 | 9.1 | 4.4 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4282 | 51 | 5.5 | 88.5 | 645.82※ | 8.5 | 46.8 | 15.484 | SWOSC | あり | 1 | ※ | お問い合わせください | |
| 4283 | 52.5 | 2.6 | 29 | 49※ | 3.8 | 9.1 | 2.46 | SWP | あり | 3 | ※ | お問い合わせください | |
| 4284 | 54 | 6 | 140 | 756.56※ | 11.75 | 70.5 | 10.878 | SWOSC | あり | 1 | ※ | お問い合わせください | |
| 4285 | 55.6 | 3.4 | 141.5 | 190.12※ | 7.5 | 25.5 | 1.637 | SWOSC | あり | 1 | ※ | お問い合わせください | |
