取扱製品一覧
製品仕様
専用工具の使用により、タングなしに挿入することができます。
従来39秒の作業も6秒で完了。33秒の作業時間短縮を実現(当社調べ)
サイズは、M2からM12までのラインアップ。

特長

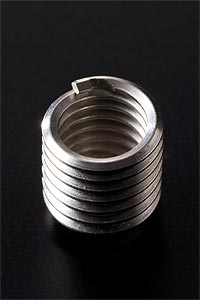

インサートにタングがない
専用工具の使用によりタングなしで挿入することができます。
タングを折り取ったり探し出す必要は全くありません。

インサートに方向性がない
インサートに方向性がなく、どちらからでも挿入ができます。
従って確認作業がなくなり、コストが削減できます。
必要時インサートの抜き取りは手動、自動いずれも可能です。
インサートの場合と逆方向の爪を持った専用工具で簡単に抜き取れます。
雌ねじはもちろんのこと、インサート自身にも傷がつきません。

作業コストの削減
インサート組立時間が大幅に短縮(39秒→6秒)されるため、作業コストが削減できます。

規格、必要条件
インサートはISO14001の元に製造され、NAS(米国連邦航空宇宙局)規格の必要条件を満たしています。

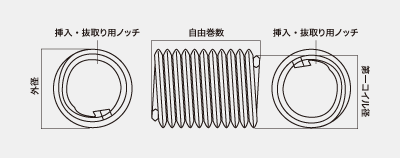

製品寸法
※挿入工具は別途購入となります。
2D 3D データダウンロード
製品コード:  データ形式:
製品
コード
製品名サイズ呼び長さ外径適用ドリル径パック内
個数
価格
(税抜)
パック数購入
37012TNM2-1DM2-0.41D2.50〜2.652.1201500
37022TNM2-1.5DM2-0.41.5D2.50〜2.652.1201500
37032TNM2-2DM2-0.42D2.50〜2.652.1201500
37042TNM2.5-1DM2.5-0.451D3.20〜3.402.6201500
37052TNM2.5-1.5DM2.5-0.451.5D3.20〜3.402.6201500
37062TNM2.5-2DM2.5-0.452D3.20〜3.402.6201500
37072TNM2.6-1DM2.6-0.451D3.30〜3.552.8201500
37082TNM2.6-1.5DM2.6-0.451.5D3.30〜3.552.8201500
37092TNM2.6-2DM2.6-0.452D3.30〜3.552.8201500
37102TNM3-1DM3-0.51D3.80〜4.353.1201500
37112TNM3-1.5DM3-0.51.5D3.80〜4.353.1201500
37122TNM3-2DM3-0.52D3.80〜4.353.1201500
37132TNM4-1DM4-0.71D5.05〜5.604.2201500
37142TNM4-1.5DM4-0.71.5D5.05〜5.604.2201500
37152TNM4-2DM4-0.72D5.05〜5.604.2201500
37162TNM5-1DM5-0.81D6.20〜6.805.2201500
37172TNM5-1.5DM5-0.81.5D6.20〜6.805.2201500
37182TNM5-2DM5-0.82D6.20〜6.805.2201500
37192TNM6-1DM6-1.01D7.40〜7.956.3201500
37202TNM6-1.5DM6-1.01.5D7.40〜7.956.3201500
37212TNM6-2DM6-1.02D7.40〜7.956.3201500
37222TNM8-1DM8-1.251D9.80〜10.358.4201500
37232TNM8-1.5DM8-1.251.5D9.80〜10.358.4201500
37242TNM8-2DM8-1.252D9.80〜10.358.4201500
37252TNM10-1DM10-1.51D11.95〜12.5010.5101500
37262TNM10-1.5DM10-1.51.5D11.95〜12.5010.5101500
37272TNM10-2DM10-1.52D11.95〜12.5010.5101500
37282TNM12-1DM12-1.751D14.30〜15.0012.5101500
37292TNM12-1.5DM12-1.751.5D14.30〜15.0012.5101500
37302TNM12-2DM12-1.752D14.30〜15.0012.5101500
